Jinbei forsyninger PTO akselskærme til landbrugstraktorer, redskaber og PTO-drevne maskiner. Beskyttelsen er designet til at omgive den roterende PTO-drivlinje og giver en fysisk barriere omkring akslen og kardanledsområdet under drift af udstyret.

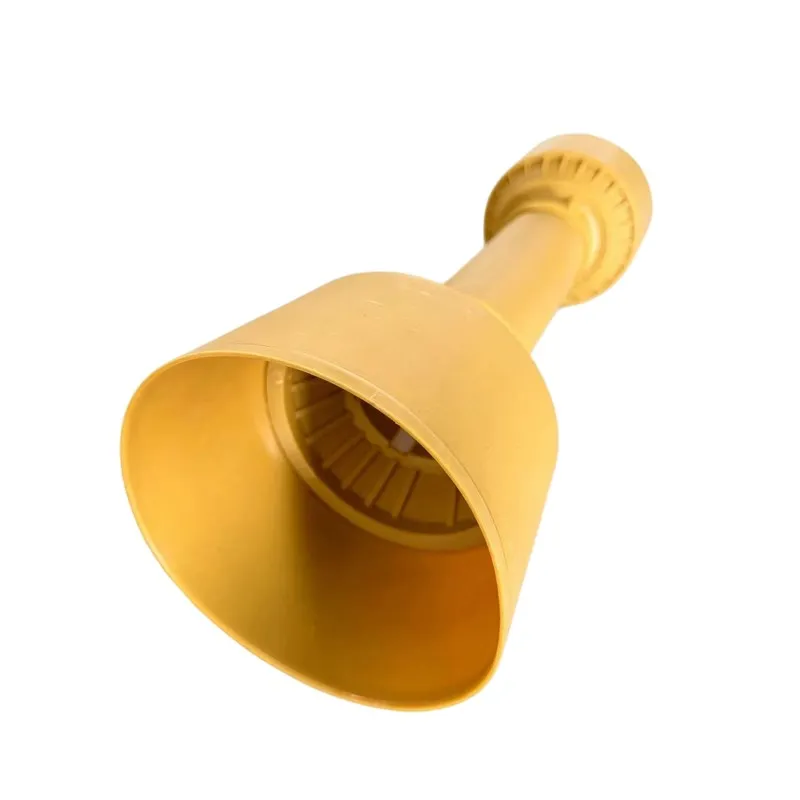

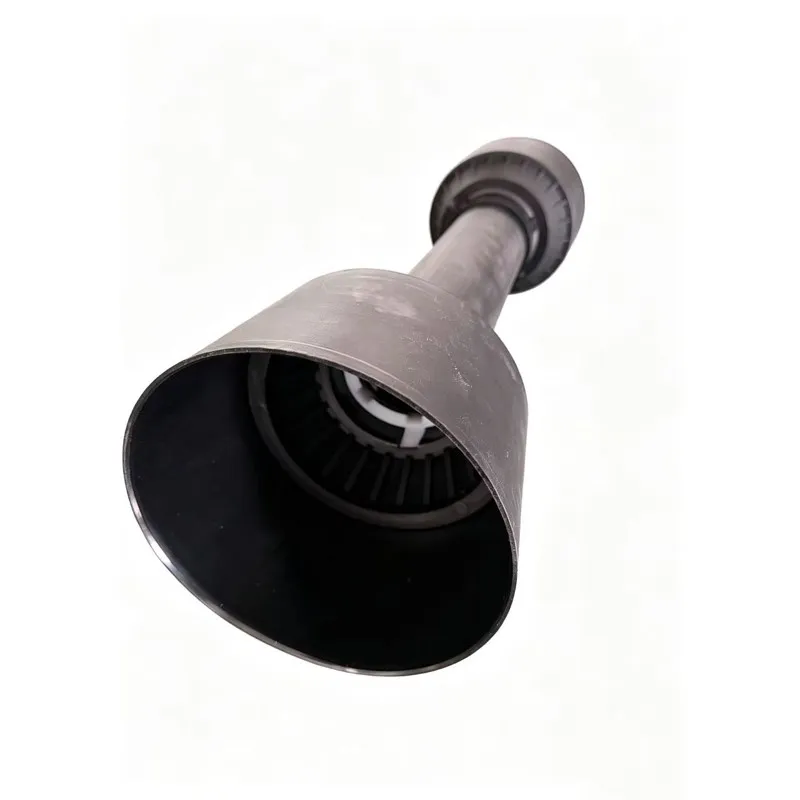

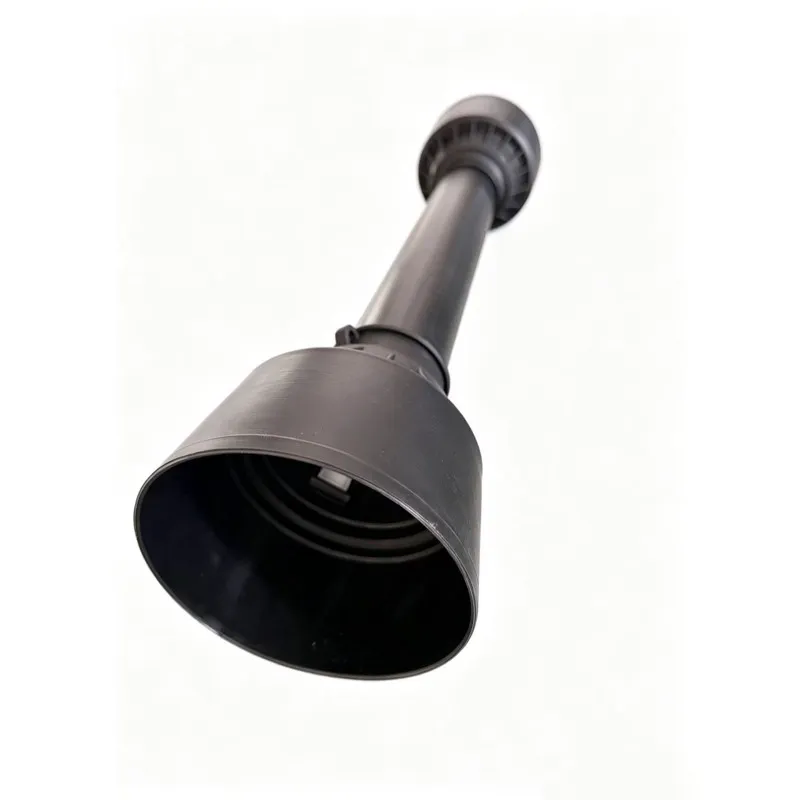

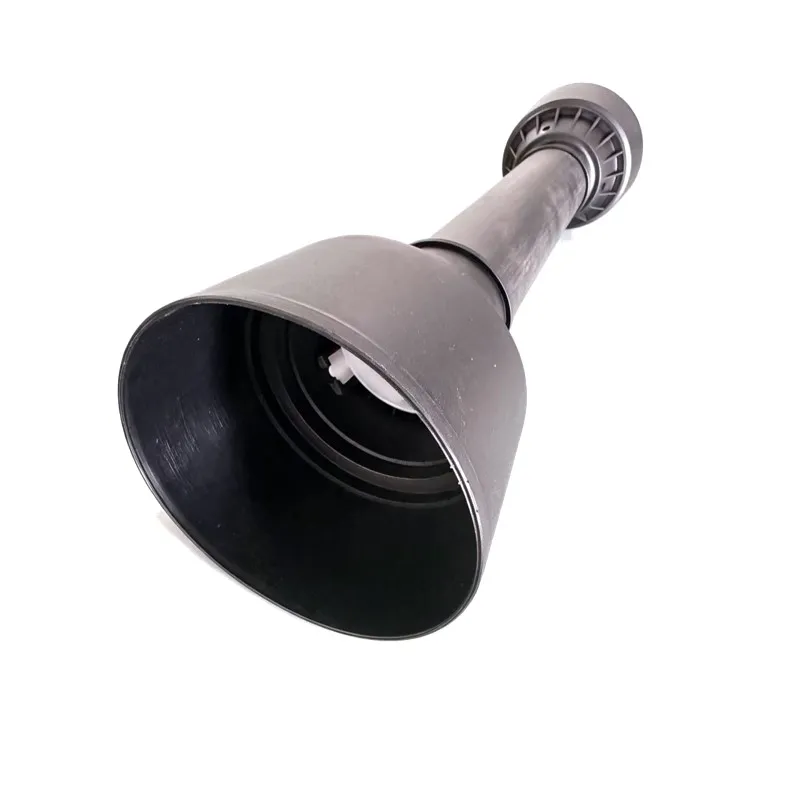

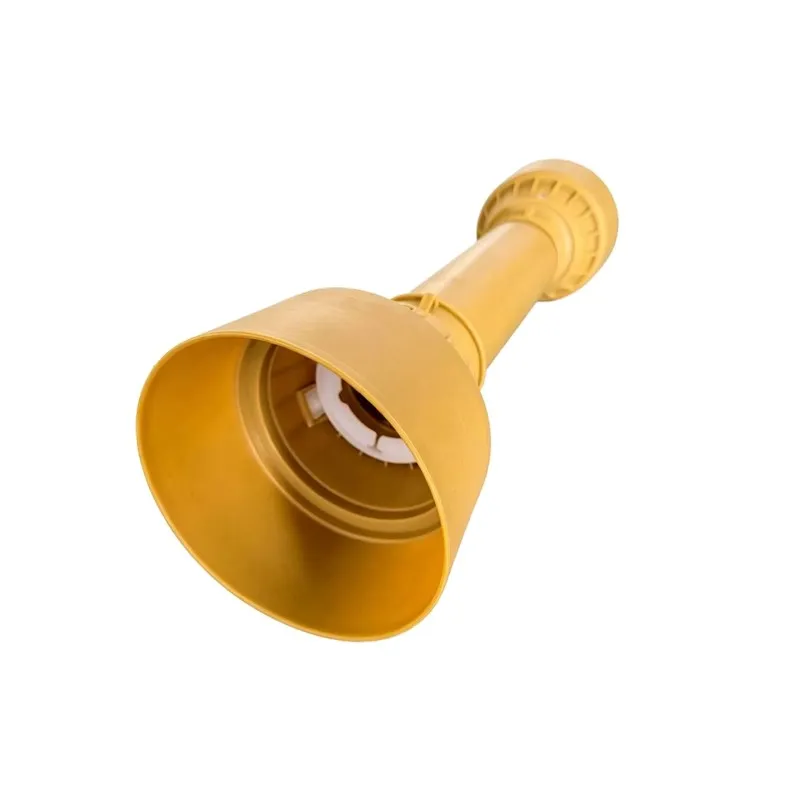

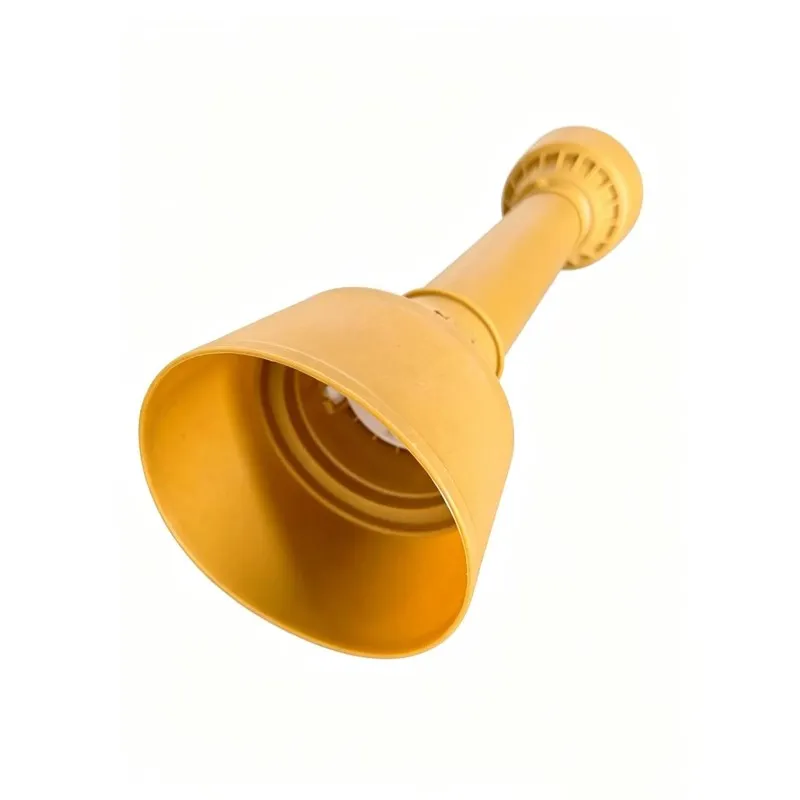

Denne PTO Shaft Guard har et beskyttende rør og en konisk endebeskyttelsesstruktur, hvilket gør den velegnet til udskiftning og OEM-applikationer, hvor den originale PTO-skærm er slidt, revnet eller beskadiget. Jinbei understøtter tilpassede dimensioner, konfigurationer og erstatningsproduktion i henhold til tekniske tegninger, prøver eller originale komponentmål.

For distributører, producenter af landbrugsmaskiner og leverandører af eftermarkedsdele er nøjagtig montering vigtigere end blot at matche udseendet af den originale beskyttelse. Beskyttelseslængde, diameter, kegledimensioner, lejegrænseflade og monteringskonfiguration bør kontrolleres før bestilling.

PTO-akselbeskyttelse til landbrugsmaskiner

En PTO-aksel overfører mekanisk kraft fra en traktor til et påmonteret redskab, mens akslen og kardanleddene roterer under drift. En korrekt monteret PTO-akselbeskyttelse omgiver disse roterende komponenter for at reducere risikoen for utilsigtet kontakt og udgør en beskyttende barriere for operatører og nærliggende personale.

Afskærmningen er designet som en del af PTO-drivlinjesystemet snarere end som en kraftoverførende komponent. Den skal derfor vælges i henhold til PTO-akslens konfiguration og installeres, så afskærmningen kan yde den nødvendige dækning uden at forstyrre akselbevægelsen.

Jinbei leverer PTO-beskyttelsesløsninger til erstatningsmarkeder og producenter af landbrugsudstyr, der kræver ensartede dimensioner, OEM-matchning og bulkproduktion.

PTO-akselbeskyttelseskomponenter

Vagtrør

Beskyttelsesrøret omgiver den roterende hovedakselsektion. Dens diameter og længde skal svare til PTO-akslens konfiguration for at give tilstrækkelig dækning og samtidig tillade drivlinen at fungere gennem sin normale arbejdsbevægelse.

Beskyttelseskegle

Beskyttelseskeglen, også kaldet en vagtklokke, dækker universalledsområdet for enden af PTO-drivlinjen. Dens geometri er vigtig, fordi keglen skal give tilstrækkelig samlingsdækning, samtidig med at skaftet og leddet kan artikulere.

Leje eller holdering

Afhængigt af beskyttelsesdesignet understøtter et leje eller en holdering beskyttelsen omkring kraftoverføringsakslen og tillader beskyttelsen at forblive uafhængig af den roterende aksel. Lejegrænsefladen skal tilpasses til åg- eller akselkonfigurationen.

Fastholdelseskæde

Nogle PTO-afskærmningsenheder bruger en fastholdelseskæde eller lignende holdesystem for at forhindre beskyttelsesskærmen i at rotere med akslen. Fastholdelsesanordningen skal fastgøres til et passende stationært punkt i henhold til udstyrsproducentens instruktioner.

Specifikationer for PTO-akselbeskyttelse

Udskiftning af PTO-akselskærm

En beskadiget PTO-skærm bør ikke behandles som et kosmetisk problem. Revner, deformationer, manglende sektioner eller en afskærmning, der ikke længere forbliver korrekt placeret, kan reducere den tilsigtede beskyttelse omkring den roterende drivlinje.

Ved erstatningskøb er den sikreste tilgang at matche den nye beskyttelsesskærm til den originale PTO-aksel i stedet for kun at vælge et produkt efter traktormodel.

Tjek den originale PTO-beskyttelse

Inspicer den eksisterende beskyttelse for dens samlede længde, rørdiameter, kegleform, holdekomponenter og lejegrænseflade. Hvis den originale beskyttelse stadig er tilgængelig, kan fotografier og mål forbedre erstatningsmatchningen betydeligt.

Mål åglejerillen

Lejerillen på PTO-åget er en vigtig reference, når der skal identificeres kompatible beskyttelseskomponenter. Mål rillens diameter og bredde, hvor beskyttelseslejet eller støtteringen er placeret.

Mål beskyttelseslængden

For udskiftningsbeskyttelsessystemer skal den nødvendige beskyttelseslængde bestemmes ud fra PTO-akslens konfiguration og de relevante lejeplaceringer. Den komprimerede eller korteste akselposition bør også tages i betragtning ved kontrol af beskyttelsesarrangementet.

Tjek vagtkeglen

Keglen eller klokken skal give passende dækning omkring kardanleddet uden at begrænse normal artikulation. En erstatningskegle bør derfor tilpasses til samlingen og beskyttelsessamlingen i stedet for at vælges alene efter udseende.

Sådan vælger du den rigtige kraftoverføringsakselskærm

Forskellige PTO-aksler kan bruge forskellige beskyttelsesdiametre, keglestørrelser og lejearrangementer. Inden du afgiver en erstatningsordre, skal du give følgende oplysninger, når det er muligt:

● PTO aksel mærke eller serie

● Originale PTO-aksel- eller beskyttelsesbilleder

● Beskyttelseslængde

● Diameter på beskyttelsesrør

● Åg lejet rille diameter

● Åg lejet rillebredde

● Beskyttelseskeglediameter og -konfiguration

● Originalt varenummer

● Påkrævet mængde

Når den originale afskærmning ikke er tilgængelig, kan kunderne sende billeder af PTO-aksel, åg og kardanled sammen med basismål. Jinbei kan evaluere de tilgængelige dimensioner før produktion.

PTO Shaft Guard vs PTO Guard Cone

Vilkårene PTO aksel beskyttelse og PTO beskyttelseskegle er relaterede, men beskriver ikke altid det samme produkt.

For produktet vist på denne side, PTO aksel beskyttelse er det mere passende primære produktnavn, fordi billedet viser beskyttelsesrøret sammen med det koniske endestykke.

Anvendelser til PTO-akselbeskyttelse

PTO-akselafskærmninger bruges sammen med en bred vifte af traktordrevet landbrugsudstyr og andre PTO-drevne maskiner.

● Landbrugstraktorer

● Roterende fræsere

● Slagleklippere

● Roterende fræsere

● Ballepressere

● Høstmaskiner

● Gødningsspredere

● Landbrugssprøjter

● Skovbrugsudstyr

● Andre PTO-drevne redskaber

Jinbei leverer også PTO aksel dele til landbrugets kraftoverførselssystemer, herunder PTO-drivaksler og relaterede drivlinjekomponenter.

OEM PTO Shaft Guard Manufacturing

Jinbei understøtter OEM- og erstatningsfremstilling til producenter af landbrugsmaskiner, distributører og leverandører af eftermarkedsdele. I stedet for kun at stole på standarddimensioner, kan afskærmningen udvikles i henhold til kundens eksisterende PTO-akselkonfiguration.

Tegningsbaseret fremstilling

Tekniske tegninger kan bruges til at bekræfte beskyttelseslængde, diameter, keglegeometri, monteringsgrænseflader og andre kritiske dimensioner før produktion.

Prøvebaseret udskiftning

Hvis den originale PTO-beskyttelse er tilgængelig, kan kunderne sende en fysisk prøve til dimensionsvurdering og udskiftningsfremstilling.

Matchende OEM-delnummer

OEM varenumre og originale komponentoplysninger kan angives som reference, når en udskiftningskonfiguration identificeres.

Private Label og emballage

For distributører og landbrugsdelegrossister kan Jinbei understøtte OEM-mærkning og tilpasset emballage i henhold til projektets krav.

Produktion og kvalitetskontrol

Jinbei Machinery fokuserer på reservedele til landbrugsmaskiner og kraftoverførselskomponenter, understøttet af et ingeniør- og fremstillingssystem, der dækker produktudvikling, produktion og test.

For PTO Shaft Guard-projekter bør kvalitetskontrol fokusere på dimensionskonsistens, beskyttelsesgeometri, montering og monteringskompatibilitet. Disse faktorer påvirker direkte, om udskiftningsskærmen kan installeres korrekt på mål-PTO-drivlinjen.

Før bulkproduktion kan kunderne bekræfte de nødvendige dimensioner og konfiguration baseret på tegninger, prøver eller tekniske specifikationer.

Vedligeholdelse og udskiftning af PTO-akselbeskyttelse

Regelmæssig inspektion hjælper med at identificere beskadigede afskærmninger, før den PTO-drevne maskine sættes i drift.

● Kontroller beskyttelsesrøret for revner, sprækker eller deformation.

● Kontroller beskyttelseskeglen for beskadigelse eller overdreven deformation.

● Kontroller, at afskærmningen forbliver korrekt placeret.

● Kontroller holdekomponenter og fastholdelseskæder.

● Sørg for, at afskærmningen kan bevæge sig efter hensigten uden unormal indblanding.

● Udskift beskadigede eller manglende beskyttelseskomponenter, før det PTO-drevne udstyr betjenes.

Frakobl altid PTO'en, stop traktorens motor og følg udstyrsproducentens serviceinstruktioner, før du inspicerer eller udskifter PTO-beskyttelseskomponenter.

Hvorfor vælge Jinbei til PTO Shaft Guards?

Jinbei Machinery leverer reservedele til landbruget til maskinproducenter, distributører og eftermarkedskøbere over hele verden. Virksomhedens nuværende produktsortiment omfatter PTO aksler, PTO aksel dele, styrepinde og andre landbrugsmaskiner komponenter.

● OEM- og erstatningsfremstilling

● Tegnings- og prøvebaseret produktion

● Tilpassede skærmmål

● Udskiftning af monteringsstøtte

● OEM mærkning og emballering

● Prøveordrer til produktevaluering

● Masseforsyning til distributører og grossister

● Erfaring med fremstilling af landbrugsmaskiner dele

Ofte stillede spørgsmål

Hvad er en PTO Shaft Guard?

En PTO Shaft Guard er et beskyttende kabinet installeret omkring en traktors PTO-drivlinje. Den omgiver den roterende aksel og kardanledsområdet for at give en fysisk barriere mellem de roterende komponenter og operatøren.

Er en PTO Shaft Guard det samme som en PTO Guard Cone?

Ikke nødvendigvis. En PTO Shaft Guard kan referere til den komplette beskyttelsesenhed, mens en PTO Guard Cone eller Guard Bell normalt refererer til den koniske endesektion, der dækker et kardanled.

Hvordan identificerer jeg den korrekte PTO-akselbeskyttelse?

Kontroller PTO-akselserien eller -modellen, når den er tilgængelig, og mål beskyttelseslængden, rørdiameteren, åglejets rillediameter og -bredde samt kegledimensioner. Billeder af den originale vagt kan også hjælpe med identifikation.

Kan du lave en udskiftning af PTO Shaft Guard ifølge en prøve?

Ja. Jinbei kan evaluere en original beskyttelse eller relateret kraftoverføringsakselkomponent og fremstille en erstatning i henhold til de bekræftede dimensioner og konfiguration.

Kan PTO Shaft Guards tilpasses?

Ja. Beskyttelseslængde, diameter, keglekonfiguration, monteringsgrænseflade, farve, mærkning og emballage kan tilpasses i henhold til projektets krav.

Hvilke oplysninger skal jeg give for et tilbud på PTO Shaft Guard?

Angiv PTO-akselmodellen eller serien, originalt varenummer, fotografier, beskyttelsesdimensioner, ågleje-rillemål, påkrævet antal og enhver tilgængelig teknisk tegning eller prøve.

Anmod om et tilbud på PTO-akselbeskyttelse

Har du brug for en udskiftning af PTO-akselbeskyttelse eller en specialafskærmning til dit landbrugsmaskineri? Send Jinbei din originale afskærmning, PTO-akselmodel, varenummer, tegning eller mål til evaluering.

● Udskiftning af PTO-akselskærme

● PTO Drivline Beskyttere

● PTO beskyttelseskegler og relaterede komponenter

● OEM Custom Manufacturing

● Masseordrer til distributører af landbrugsdele
